アイテム説明

実験や開発に便利！可変電圧2種類6出力、固定電圧1出力搭載。

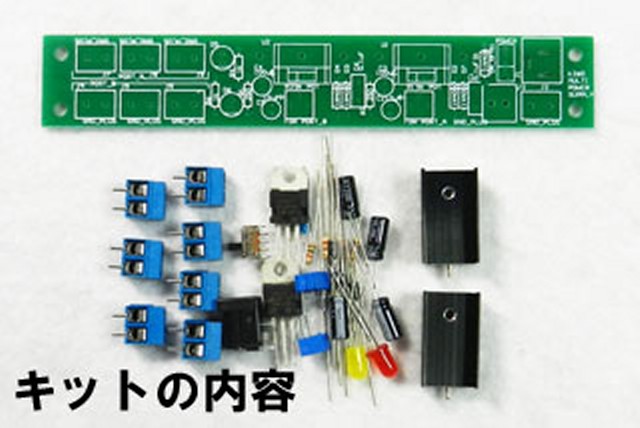

調整可能な2種類の電源とその出力端子6個と固定電圧出力1端子を搭載した、実験や開発作業に便利な電源キットです。
教科書に掲載されているような、LM317 3端子レギュレータ（TO-220型）を使用した電圧可変の基本的な電源回路を2回路搭載し、ボード上の半固定ボリュームで、ひとつは3.3V、もうひとつは5Vなどに設定できます。また、固定出力は12Vとすれば、ほとんどのマイコン関連の開発作業に必要な電源をこれ1台で供給できます。
固定電圧電源を出力できるハンダランドまたはネジ式端子に電線を取り付ければ別のMK-509ボードに接続できるので、さらに複数の電圧を得られます。

・電源電圧：出力電圧＋3～27V
・出力電圧Ａポート：約1.25V～入力電圧－3V（最大24V)
・出力電圧Ｂポート：約1.25V～入力電圧－3V（最大24V)
・出力電圧固定ポート：入力電圧と同じ
・最大電流Ａポート：1.5A（３出力端子の合計)
・最大電流Ｂポート：1.5A（３出力端子の合計)
・最大電流固定ポート：入力電源の許容電流、または10Aいずれか小さい方

pdf 資料

• システム商品コード

  ：000000000288

• 独自商品コード

  ：MK-509

• 製造元

  ：マイコンキット

• 送料について

  ：10,000円以上は送料無料
