アイテム説明

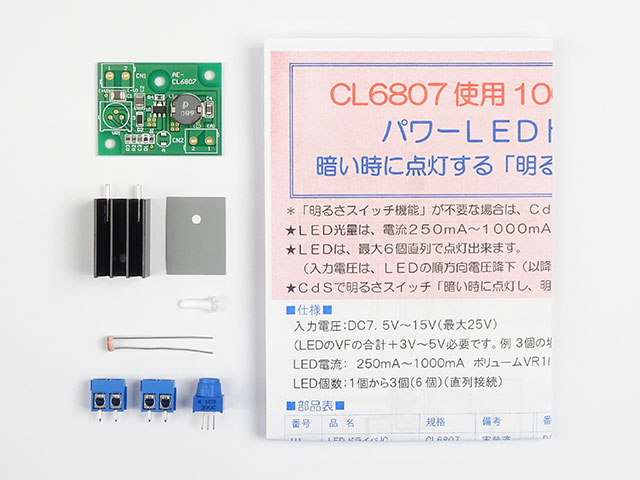

チップリンク社のLEDドライバIC・CL6807を使用したLED駆動キットです。
●パワーLEDを調光(駆動電流250～1000mA)できます。
●ICを含む主要パーツは基板実装済み。端子台、半固定抵抗、放熱器等を取付けるだけの簡単製作キット。
●LEDは、最大3個直列で点灯できます。
●CdSで明るさスイッチ「暗い時に点灯し、明るい時に消灯」機能を追加することができます。
　仕様
・入力電圧：DC7.5～15V(25V)
※LEDのVFの合計より3～5V高い電圧が必要です。
※また、15Vを超える電圧で動作させる場合は、説明書記載の注意事項を参照。
・LED電流：250～1000mA ボリュームにて調整
・LED個数：直列接続で 1～3個(～15V時)
・サイズ：40×30mm、完成時の高さ約30mm

pdf 組立て説明書

• システム商品コード

  ：000000000300

• 独自商品コード

  ：CL6807

• 送料について

  ：10,000円以上は送料無料
