アイテム説明

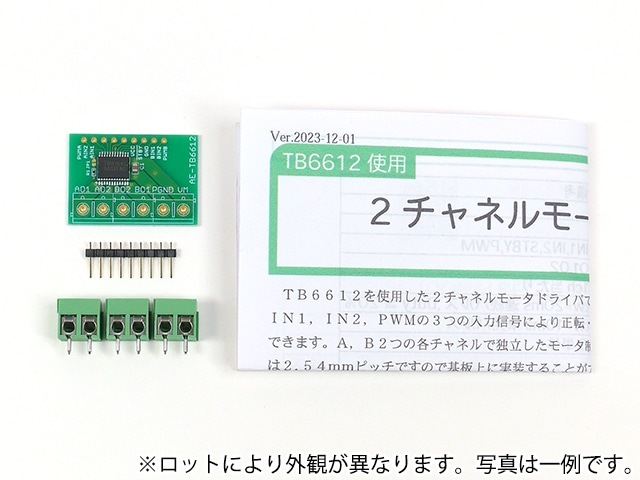

TB6612を使用した 2チャネルモータドライバー！

独立した 2つの Hブリッジが内蔵されています。IN1、IN2、PWMの 3つの入力信号により正転・逆転・ショートブレーキ・ストップの 4モードを選択できます。A、B 2つの各チャネルで独立したモータ制御が可能です。基板のピン（制御入力・モータ出力）は 2.54mmピッチですので基板上に実装することができます。

・電源電圧：モーター側　2.5～13.5V
　　　　　　　　小信号側　2.7～5.5V
・出力電流：1.2A（1ch当たり）
・出力低 ON抵抗：0.5Ω（上＋下 Typ.値＠VM≧5V）
・スタンバイ（Power save）機能
・正転・逆転・ショートブレーキ・ストップ制御機能
・熱遮断（175℃）回路および、低電圧検出回路を内蔵
・ジャンパーをショートすることにより STBYをプルアップ可能

pdf 資料

• システム商品コード

  ：000000000321

• 独自商品コード

  ：AE-TB6612

• 送料について

  ：10,000円以上は送料無料
